PHOENIX TMI PERSEUS – BỘ THU NHẬN VÀ XỬ LÝ TÍN HIỆU ĐA KÊNH

Phoenix TMI Perseus là bộ thu nhận và xử lý tín hiệu đa kênh được phát triển cho các hệ thống thí nghiệm địa kỹ thuật và vật liệu. Thiết bị hỗ trợ kết nối nhiều loại cảm biến khác nhau, thu nhận dữ liệu đo và truyền dữ liệu về máy tính để phục vụ giám sát, lưu trữ và xử lý kết quả thí nghiệm.

Với 06 kênh đo độc lập, Perseus có thể được cấu hình linh hoạt cho nhiều loại thiết bị như hệ thống thí nghiệm 3 trục, máy UCT, máy cố kết và các hệ thống đo sử dụng load cell, cảm biến chuyển vị hoặc cảm biến áp suất.

Thiết kế theo dạng mô-đun cho phép nhiều bộ Phoenix TMI Perseus hoạt động đồng thời trong cùng một hệ thống, tạo nền tảng cho các giải pháp thu thập dữ liệu tập trung như Phoenix TMI SMARTLOG.

ỨNG DỤNG

Phoenix TMI Perseus có thể được tích hợp trong nhiều hệ thống thử nghiệm khác nhau, bao gồm:

• Hệ thống thí nghiệm 3 trục

• Máy UCT / Unconfined Compression Test

• Máy cố kết

• Hệ thống đo lực và chuyển vị

• Hệ thống đo áp suất

• Các thiết bị thí nghiệm cần thu nhận đồng thời nhiều tín hiệu cảm biến

• Hệ thống thu thập dữ liệu tập trung sử dụng nhiều mô-đun Perseus

HỆ THỐNG THU NHẬN TÍN HIỆU

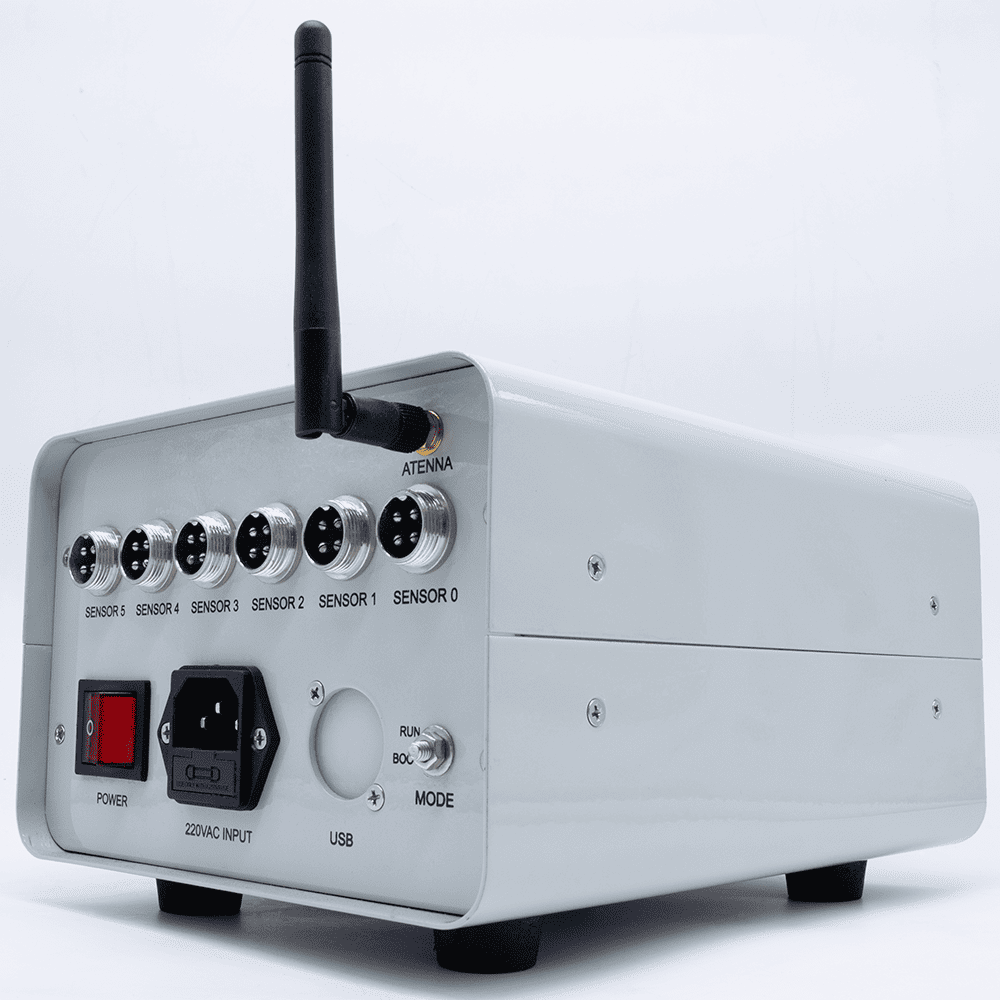

Mỗi bộ Phoenix TMI Perseus được trang bị 06 kênh đo, cho phép kết nối đồng thời nhiều cảm biến trong một hệ thống.

Các kênh đo được cấu hình để hỗ trợ nhiều dải tín hiệu, bao gồm:

• Tín hiệu 0–4 mV/V

• Tín hiệu lên đến 0–15 mV/V cho các cảm biến phù hợp

Thiết bị có thể thu nhận tín hiệu từ:

• Load cell

• Cảm biến chuyển vị

• Pressure transducer

• Các cảm biến tương thích khác theo cấu hình hệ thống

KHẢ NĂNG MỞ RỘNG THEO MÔ-ĐUN

Một trong những đặc điểm quan trọng của Phoenix TMI Perseus là khả năng mở rộng bằng cách sử dụng nhiều bộ Perseus trong cùng một hệ thống.

Ví dụ, trong hệ thống máy cố kết, mỗi Perseus có thể tiếp nhận tối đa 06 cảm biến. Khi cần giám sát nhiều máy hoặc nhiều điểm đo hơn, có thể bổ sung thêm các bộ Perseus để tăng số lượng kênh thu nhận.

Kiến trúc này là nền tảng cho giải pháp Phoenix TMI SMARTLOG, cho phép tập trung dữ liệu từ nhiều thiết bị và nhiều cảm biến vào cùng một hệ thống giám sát và xử lý.

KẾT NỐI VÀ TRUYỀN DỮ LIỆU

Phoenix TMI Perseus hỗ trợ truyền dữ liệu qua mạng Wi-Fi sử dụng giao thức MQTT, cho phép dữ liệu từ các cảm biến được gửi về một MQTT broker trong mạng nội bộ.

Quy trình truyền dữ liệu gồm:

• Perseus thu nhận và xử lý tín hiệu từ các cảm biến

• Dữ liệu đo được gửi qua Wi-Fi đến MQTT broker

• Máy tính kết nối vào cùng mạng Wi-Fi

• Phần mềm trên máy tính kết nối đến MQTT broker và đăng ký các topic tương ứng

• Dữ liệu từ Perseus được nhận và hiển thị theo thời gian thực trên phần mềm

Kiến trúc này giúp tách biệt thiết bị đo và máy tính, giảm phụ thuộc vào kết nối cáp trực tiếp và tạo nền tảng cho việc mở rộng nhiều thiết bị trong cùng một hệ thống.

KHẢ NĂNG MỞ RỘNG VỚI GIẢI PHÁP PHOENIX TMI SMARTLOG

Mỗi Phoenix TMI Perseus có thể thu nhận tối đa 06 kênh cảm biến. Khi hệ thống cần nhiều điểm đo hơn, có thể triển khai nhiều bộ Perseus trên cùng một mạng.

Các bộ Perseus gửi dữ liệu về cùng một MQTT broker, từ đó phần mềm PNXSMT có thể thu thập và quản lý dữ liệu tập trung từ nhiều thiết bị.

Cấu trúc này đặc biệt phù hợp cho:

• Hệ thống nhiều máy cố kết hoạt động đồng thời

• Hệ thống thí nghiệm 3 trục

• Máy UCT

• Hệ thống đo lực, chuyển vị và áp suất

• Các phòng thí nghiệm cần thu thập dữ liệu từ nhiều thiết bị trên cùng một mạng

Luồng dữ liệu có thể mô tả rất gọn như:

Cảm biến → Phoenix TMI Perseus → Wi-Fi → MQTT Broker → PC
